2005年03月10日

ペダル固定

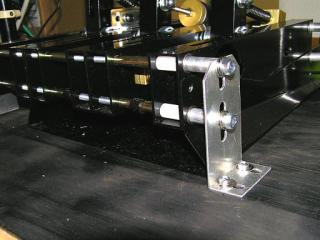

この前作ったペダル固定金具でペダルを固定してみた。

frex_kanagu_2

L字ステーは高さがありすぎて足置きと干渉してしまうので、10mmほどカット&C面取りをしました。

アルミの丸棒は、ペダルベースが末広がりのためL字ステーをオフセットする必要があったたので、それ用のスペーサです。

白いナイロン丸棒は、ペダル全体を貫通しているロングシャフトを締め付けたときにフレームが歪まない様にするための補強です。

丸いアルミの円盤は、ブレーキシリンダーのスプリングとゴムブロックの間に入れました。

なかなかいい感じに出来ました。どんなに力いっぱいペダルを踏んでもずれることは無いのでOKです。

次は、HShiftの固定です。
