2005年06月23日

Frexブレーキシャフト曲がり対策2

踏力のかかる位置とそれを受けるブロックの押さえの位置が、ノーマルではオフセットしているため曲がりが発生するのではと考え、そのオフセットが0になるようなブロックを作成しました。

これ、結構ヒットかも。これに変更したところゴムがきれいに圧縮されます。その上、圧縮するのに必要な力が前の2/3程度になった気がする。気がするって言うか実際ペダルを手で押しても圧縮できるようになった。
もう一段硬いゴムでもいいかもしれない。

あとは、これでシャフト曲がりが発生しないか経過観察です。理論上、曲がりが発生しないはずなんで激しく使ってみようと思う。

って、あさってですよ。
何がって宴のRound2です。こんなことやあんなことしてるから オッシャーの練習全然やれてません。
そういえば、オッシャーって一周も走ったことないや orz

break_mod_new1
部品です

break_mod_new2
こんな感じになります


posted by Norini at 21:42| Comment(2) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年06月20日

Frexブレーキシャフト曲がり対策

GTRマルチの不具合は、tomooさんのコメントで解決しました。気づけばなんてことはないことなのですが、普通に考えてあそこをいじるなんて気が付かないです。気付いた人アリガト!(´▽`)。
RSCのフォーラムに書かれていたみたい。今度からはたまに目を通しておくことにしよう(リンクも追加しておこう)。
GTRってマイナーな不具合ちょっと多い気がしますが、それを補って余りあるほど走って楽しいので許す(w

で、Frexのブレーキのシャフトの曲がり対策ですが、軸径をφ6→φ8に変更して、それ用のブロックを作ったところであることに気付き考えてみる。

シャフトの中心線A(踏力の発生するベクトル)とブロックを押さえる軸の中心線B
にずれがある為
ブロックに回転する力が加わりシャフトが曲がるのでないかと推測(下図参照)。

shaft_cad

まず、この対策から講じなければならないと思い、軸径を太くする方は一時中断。
中心線をあわせるためのブロックの設計に取り掛かることにします。

shaft_kyouka
恐らく日の目を見ることは無いであろう強化版。
上がノーマルシャフト、下が軸径を太くしたシャフトとそれ対応のブロック(シャフトは長さ未調整)
posted by Norini at 21:38| Comment(0) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年06月16日

Frex Pedal ブレーキ

今日、めちゃくちゃあつーい。最高気温30℃超えてたと思う。なんたって帰りの時点(18:00)で28℃でした。

昨日ペダルのブレーキの調整をしたのですが、またシャフトが曲がっているのに気づいた。

b_shaft_magari

まぁ、このシャフトは一度曲がったのを真っ直ぐにした再生品なので、もともと曲がりぐせがついていたのでしかたなしです。
そんで少し前に作っておいたシャフトに変更しました。

他のFrexユーザーからは、曲がったって言う話はBleedさん以外聞きませんね。
オイラのブレーキ硬すぎるのか?ゴムブロックはソフトな方を1個入れているだけなんですが…。
Bleedさんと同じようなトラブルに見舞われているってことは、ドライビングが似ている?
ムフフフ、オイラもBleedさんぐらい速くなれる!?「ユメは寝てみろ!」って感じですね orz

今のシャフトはM6の太さなので強化用にM8で作り直そうかと計画中。
そうなると、ブレーキのあそこの部分すべてそっくり作り変えになるので作業量多いなぁ。

暇なときに少しずつ進めておこうかな。
posted by Norini at 18:28| Comment(2) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年06月14日

ペダル ストッパ

今まで、ペダルのストロークとボリュームの数値の関係がおかしくなる現象に悩まされていたのですが、GTFProを新しくしたところその不具合もなくなりました。

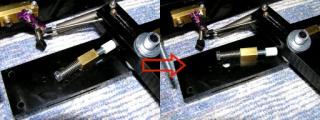

前持っていたGTFProの不具合が原因かと思われるのですが、もう1つずれる可能性としてペダルのストッパがペダルを強く踏むことによって少しずつ回転していきズレてしまうということが考えられます。

Frexオリジナルでは、ストッパのブロックをボルト1本で締めています。これは、角度を調節する必要があるため致し方ないことですが、回り止めが無いため回転する恐れがあります。

pedal_zure

そこで、ストッパ部のブロックを作り変えました。
改造は、オリジナルの部材には手を加えない(穴あけ、切削など)ことを前提としています。
これは、いつでもオリジナルの状態に戻せるためにです。

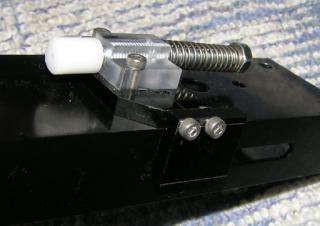

で、今回はこのようなストッパを製作しました。L字にしてフレームの下側に引っ掛けて回り止めにする方法です。

pedal_stopper2

角度の調整は、あらかじめ15°間隔でネジを切っておき、それで対応することにしました。

これで、どんなに強くペダルを踏んでもストッパの角度がズレることはなくなりました。

ついでに、上の写真にも写ってますがペダルと当たるストッパ部分も樹脂製に作り変えました。
もともとは金属の袋ナットなので、深夜には結構大きな音が響きます。これで夜も安心(え"

frex_stopper2
posted by Norini at 20:38| Comment(0) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年05月30日

Frexペダル調製2

土曜日から日曜にかけてからだの調子が悪く2ch Nascarと宴を休んでしまいました。

今日は会社に行ったのですが、いまいち調子が出なかったので前回のブレーキのロッドに引き続き、もうひとつ別の部品を作りました。

ブレーキ用の部品なのですが、現状ロッドが通る穴径がロッドの径より2mm程大きくなっています。
Frexさんは何か意図があってこのような径にしていると思うのですが、ちょっと気になったのでフランジ付きのカラーを作ってみました。

frex_break_rod_col1
赤囲みのように径の大きさがちがう。で作ったカラー(白い部品)


frex_break_rod_col2
装着してみた
posted by Norini at 22:35| Comment(6) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年05月28日

Frexペダル調製中

Frexペダルの調製のため全バラシしてみたところ、ブレーキ側のシリンダー部分のロッドが曲がってしまってるのに気付きました。ブレーキのタッチを硬くしていたからでしょうか?
Bleedさんも折れたみたいなので、Frexの方、今一度確認してみてはいかがでしょう。

そんで、ロッドの曲がりを自分で直そうと思ったのですが自信がなかったので職人さんにお願いしました。さすが職人さん、定盤の上で転がしてもほとんど分からないぐらいに戻りました。

でも、一度曲がったものは、曲がりグセがついているため新しいものをもう一本作りました。
SUSで作りたかったのですが、材料が鉄しかなかったので、Φ10の鉄丸棒から作成。
Frexのロッドは、M6の全ネジが切ってあるシャフトに真鍮のパイプをカシメているという構造ですが、オイラはすべて削り出しで作成。
これで、もし折れても大丈夫?

frex_break_rod
上がFrexのもの 下が今回製作したもの
posted by Norini at 10:25| Comment(2) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年03月10日

ペダル固定

この前作ったペダル固定金具でペダルを固定してみた。

frex_kanagu_2

L字ステーは高さがありすぎて足置きと干渉してしまうので、10mmほどカット&C面取りをしました。

アルミの丸棒は、ペダルベースが末広がりのためL字ステーをオフセットする必要があったたので、それ用のスペーサです。

白いナイロン丸棒は、ペダル全体を貫通しているロングシャフトを締め付けたときにフレームが歪まない様にするための補強です。

丸いアルミの円盤は、ブレーキシリンダーのスプリングとゴムブロックの間に入れました。

なかなかいい感じに出来ました。どんなに力いっぱいペダルを踏んでもずれることは無いのでOKです。

次は、HShiftの固定です。
posted by Norini at 22:21| Comment(0) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年03月08日

こんなの作りました

PCのパーツも来ないし暇だったので、今日はこんなものを作りました。

frex_kanagu_1
ペダル固定用金具。明日取り付け・固定してみようと思っています。

それから、そろそろHshift+の固定方法の検討もしなくては。
posted by Norini at 23:17| Comment(0) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする

2005年03月03日

時間があったので

こんなものを作りました。

pedal_spacer

Frexペダル持っている人ならわかると思うのですがペダルのスペーサです。
Frex純正はアルミ3mm厚ですが、これは、たまたまあった4mm厚のナイロン材で作りました。
必要無いちゃー必要ないものです。

久しぶりにフライス盤廻したのですが、意外とうまくいきました。
まだまだ腕はおちてないぞ(こんな簡単なもので腕云々を語ってもしょうがないのですが...)。

でも、ボール盤で穴あけするときにバイスに噛み損ねてて1箇所(一番上の右の穴の)穴あけ失敗 orz
posted by Norini at 16:36| Comment(0) | TrackBack(0) | ■コクピット:FREX Mod | このブログの読者になる | 更新情報をチェックする
